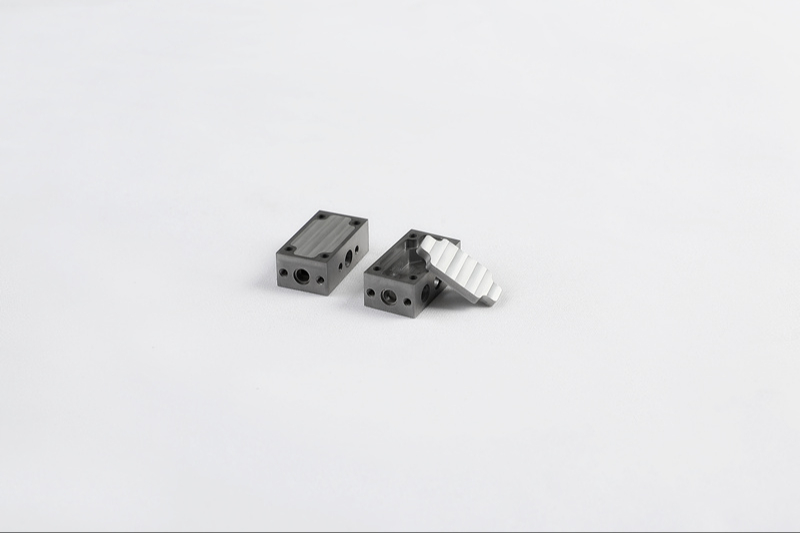

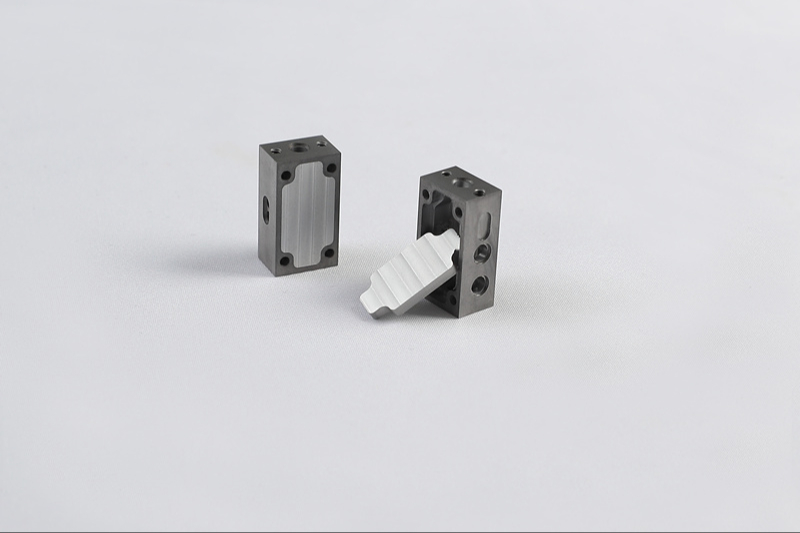

Paquets hermétiques
Matériau : Alliages Al-Si
ZKZY adopte une technologie de solidification rapide et d’usinage subséquente, offrant une série de services d’emballage électronique, incluant la R&D, la production, l’usinage subséquent et le placage.
Spécifications techniques
Données complètes mesurées dans des conditions standard de laboratoire.
Description du produit
» Boîtiers RF/micro-ondes et supports ;» Composants T/R ;
» Boîtiers d’amplificateur ;
» Modules ;
» Porte-avions ;
» D’autres composantes.
Alliages de silicium aluminium (Si/Al) sélectionnables
» AlSi27 (alliage d’expansion contrôlé Al-27 %Si) ;» AlSi50 (alliage d’expansion contrôlé Al-50 %Si) ;
» AlSi70 (alliage d’expansion contrôlé Si-30 %Al).
Avantages
» Correspondance CTE aux composants de la carte imprimée et de l’assemblage ;» Conductivité thermique élevée ;
» Faible densité ;
» Hermétisme ;
» Bonne stabilité thermomécanique ;
» Conductivité électrique élevée (excellentes performances de blindage EMI/RF) ;
» Usinabilité, plaquabilité et compatibilité avec la technologie d’assemblage microélectronique.
Paramètres de performance d’AlSi Alloys
| Teneur % en poids |
Densité g/cm³ |
CTE 25℃ ppm/°C |
Thermique Conductivité 25°C W/mK |
Traction Résistance MPa |
Rendement Résistance MPa |
Poisson’s Rapport |
Allongement % |
Élastique Module GPa |
| Al-20 %Si | 2.40 | 6 | 110 | 125 | 125 | -- | -- | 132 |
| Al-27 %Si | 2.6 | 17 | 175 | 170 | 130 | 0.29 | 3.8 | 91 |
| Al-30 %Si | 2.43 | 7.5 | 120 | 138 | 138 | 0.25 | ＜1 | 131 |
| Si-40 %Al | 2.46 | 9 | 125 | 181 | 181 | 0.27 | ＜1 | 121 |
| Si-42 %Al | 2.55 | 13.5 | 143 | 200 | 187 | 0.29 | 1 | 105 |
| Si-50 %Al | 2.5 | 11.5 | 140 | 200 | 210 | 0.28 | ＜1 | 108 |
| Nuance | Densité g/cm³ |
CTE ppm/°C |
Thermique Conductivité W/mK |
Traction Résistance MPa |
Rendement Résistance MPa |
Poisson’s Rapport |
Allongement % |
Élastique Module GPa |
| ZY-4047 | 2.66 | 21.6 | 193 | 208 | 129 | 0.33 | 18 | 70 |
| ZY-6061 | 2.7 | 22.6 | 210 | 312 | 270 | 0.33 | 12.5 | 69 |
